ALIMENTAÇÃO DE PEÇAS INTELIGENTE PARA UMA MELHOR MONTAGEM

Série de alimentadores de peças da Epson
SÉRIE DE ALIMENTADORES DE PEÇAS DA EPSON

A alternativa inteligente para individualização de peças

Com a tecnologia dos robôs Epson®, os nossos alimentadores de peças são uma alternativa inteligente às atuais ofertas do mercado. Este sistema revolucionário elimina adaptações morosas e dispendiosas, permitindo simultaneamente aos fabricantes trabalhar com diversos tipos de peças sem necessidade de adquirir novo equipamento.

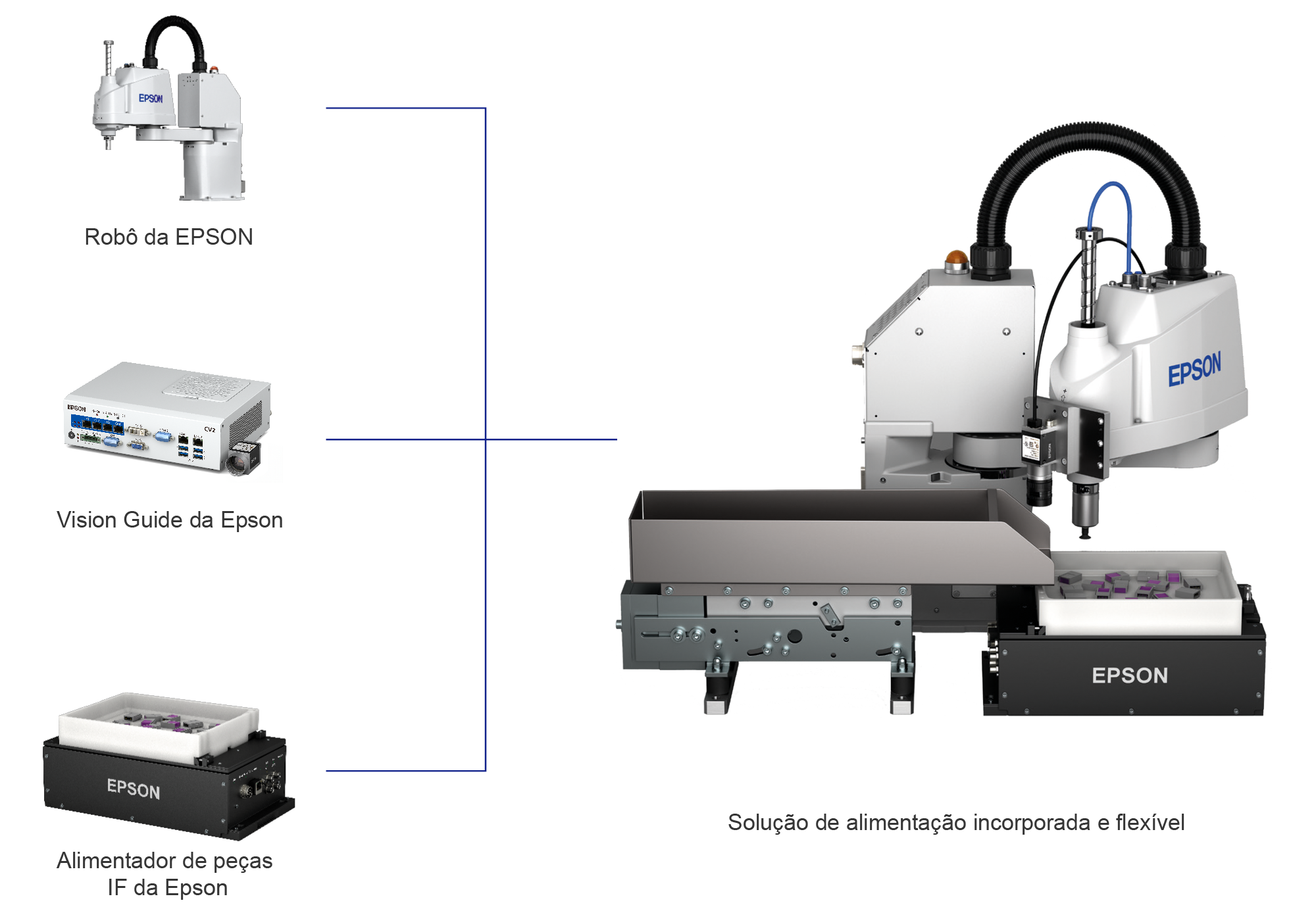

Integrado com o software de desenvolvimento Epson RC+®, a série de alimentadores de peças da Epson oferece uma instalação e configuração simples entre ambientes. A interface "point-and-click" reduz o tempo de desenvolvimento médio necessário para aplicações avançadas, muitas vezes, de semanas para dias.

Reduce el tiempo de desarrollo de semanas a días con el sencillo proceso de configuración de Epson

Visualisation of Epson's streamlined System setup versus typical system setup

A afinação automática inteligente ajusta as novas peças nos alimentadores da Epson, proporcionando uma solução de futuro, flexível e rentável para individualização de peças que está sempre pronta para a ação.

Série de alimentadores de peças da Epson





Especificações técnicas
Nome do modeloAlimentador de peças IF-80 da EpsonAlimentador de peças IF-240 da EpsonAlimentador de peças IF-380 da EpsonAlimentador de peças IF-530 da Epson
Número de modeloIF 80IF 240IF 380IF 530
Dimensões do tamanho das peças3 – 15 mm5 – 40 mm15 – 60 mm30 – 150 mm
ComunicaçãoEthernet (TCP/IP)Ethernet (TCP/IP)Ethernet (TCP/IP)Ethernet (TCP/IP)
Fonte de alimentação24 V/6 A24 V/8 A24 V/20 A24 V/20 A
Plataforma vibratória (largura x comprimento)65 x 52 mm195 x 150 mm254 x 325 mm427 x 371 mm
Área de implantação (comprimento x largura x altura)320 × 65 × 140 mm300 x 171 x 132 mm499 × 257 × 307 mm600 x 372 x 320 mm
Robôs compatíveisG-Series/LS-Series/RS-Series/T-Series/C-Series/N-Series/VT-SeriesG-Series/LS-Series/RS-Series/T-Series/C-Series/N-Series/VT-SeriesG-Series/LS-Series/RS-Series/T-Series/C-Series/N-Series/VT-SeriesG-Series/LS-Series/RS-Series/T-Series/C-Series/N-Series/VT-Series
Sistemas de visão compatíveisVision Guide CV2 e PV1Vision Guide CV2 e PV1Vision Guide CV2 e PV1Vision Guide CV2 e PV1
Material fornecidoAlimentador flexível, Placa de vibração, Software de alimentador de peças da Epson, Cabo de alimentação de 5 m e Cabo RJ45 CAT5eAlimentador flexível, Placa de vibração, Software de alimentador de peças da Epson, Cabo de alimentação de 5 m e Cabo RJ45 CAT5eAlimentador flexível, Placa de vibração, Software de alimentador de peças da Epson, Cabo de alimentação de 5 m e Cabo RJ45 CAT5eAlimentador flexível, Placa de vibração, Software de alimentador de peças da Epson, Cabo de alimentação de 5 m e Cabo RJ45 CAT5e
Opções
Opções de retroiluminação LED integradaVermelho, branco, verde, azul, infravermelhosVermelho, branco, verde, azul, infravermelhosVermelho, branco, verde, azul, infravermelhosVermelho, branco, verde, azul, infravermelhos
Opções de configuração de tabuleiroESD (antiestático) / Antiaderente / AntiderrapanteESD (antiestático) / Antiaderente / AntiderrapanteESD (antiestático) / Antiaderente / AntiderrapanteESD (antiestático) / Antiaderente / Antiderrapante
Opções de tremonha0,16 litros2 litros, 3 litros10 litros15 litros
Funcionalidades do software
Número máximo de alimentadores suportados por cada controlador de robô4 (G-Series / LS-Series / RS-Series / C-Series / N-Series)
2 (T-Series / VT-Series)
4 (G-Series / LS-Series / RS-Series / C-Series / N-Series)
2 (T-Series / VT-Series)
4 (G-Series / LS-Series / RS-Series / C-Series / N-Series)
2 (T-Series / VT-Series)
4 (G-Series / LS-Series / RS-Series / C-Series / N-Series)
2 (T-Series / VT-Series)
Número máximo de robôs que partilham o mesmo alimentador em simultâneo (RC700A apenas com unidades de disco)
Número máximo de peças únicas por alimentador a funcionar em simultâneo4444
Número máx. de peças por projeto de ambiente de desenvolvimento (Epson RC +)32323232

Alimentação de peças contínua simplificada

Personalização fácil para uma grande variedade de peças

Abordagem passo a passo à configuração do sistema com um assistente fácil de utilizar que simplifica a configuração dos alimentadores de peças, de acordo com os parâmetros exatos necessários para os diferentes tipos de peças.
Tecnologia de vibração multieixo para controlo de peças otimizado

Compatibilidade de peças versátil

A alimentação flexível da série de alimentadores de peças da Epson é compatível com uma grande variedade de peças e materiais, sendo ideal para diversos tipos de peças diferentes. O alimentador pode manusear habilmente peças simples e complexas, desde 3 mm a 15 mm, 5 mm a 40 mm, 15 mm a 60 mm e 30 mm a 150 mm de tamanho, bem como materiais delicados.

A configuração simples também permite uma mudança rápida entre peças, reduzindo os tempos de desenvolvimento e o custo de propriedade em comparação com os alimentadores comuns. Outra grande vantagem da série de alimentadores de peças da Epson é o facto de poder ser utilizado com as peças de que necessita diariamente, e com as peças que pretende utilizar no futuro, ao contrário dos alimentadores de cuba.

Vision Guide utiliza o software de alimentador de peças da Epson para direcionar os movimentos do alimentador e otimizar a individualizaç��o de peças.

Calibração precisa de peças com afinação automática inteligente

Um assistente intuitivo ajuda a orientar os utilizadores através do processo de calibração personalizado passo a passo, que determina automaticamente os valores exatos necessários para uma melhor afinação e calibração.

As áreas de recolha de peças aumentam o rendimento da produção

Defina facilmente parâmetros específicos para cada peça, sem necessitar de programar

Configura a orientação do alimentador para selecionar corretamente a área de recolha sem necessitar de modificar o esquema físico da aplicação

Define a área de recolha das peças para otimizar a duração do ciclo

O assistente de calibração (afinação) das peças reduz o tempo de afinação

Calcula automaticamente e apresenta os parâmetros de afinação da amplitude de vibração e do tempo de vibração

Três passos simples para configurar os parâmetros de calibração da inversão e da separação

Janela de visualização integrada que apresenta os resultados de separação das peças

Interface de desenvolvimento Epson RC+ 7.0

Potente, eficiente, intuitiva

Graças à interface de controlo Windows intuitiva, à estrutura aberta e ao processamento de imagens integrado, a programação de aplicações é incrivelmente rápida e simples. A linguagem de script única SPEL+, desenvolvida pela Epson, permite-lhe programar uma ampla gama de movimentos do robô, desde a simples aplicação pick-and-place até ao controlo de linha com vários manipuladores.

O simulador Epson RC+ permite-lhe efetuar testes isentos de riscos, comparações e visualizações dos processos antes de qualquer implementação do robô.

Ferramentas de software integrado para o ambiente de desenvolvimento Epson RC+ 7.0

Comando
Editor de comandos de uma linha.

Compilador
Verificação do programa (sintaxe, definição, gama de valores e muito mais).

Depurador
Programa com pontos de paragem/modo de etapas.

Funções DLL
Acesso a funções DLL externas.

Editor
Crie programas SPEL+: Ajuda online, verificação de sintaxe, listas de etiquetas, deteção e apresentação a cores de palavras-chave, parâmetros e comentários, lista de parâmetros, jump de definição.

Editor de texto de erro
Criação de mensagens de erro próprias, específicas da aplicação.

Gestão de ficheiros
Crie e aceda a ficheiros e bases de dados (Excel, Access, SQL).

Editor de etiquetas IO
Edite nomes para I/O/marcadores/Fieldbus I/O para os bits, bytes e palavras das dimensões dos dados.

Monitor IO
Visualize o estado de I/O/marcadores/ Fieldbus I/O para os bits, bytes e palavras das dimensões dos dados. Permite criar ecrãs de utilizador especiais.

Editor macro
Criar um programa SPEL+ como auxiliar de programação.

Gestor de robôs
Contém todas as informações e elementos de controlo relevantes para os robôs – inseridos em janelas claras: configuração, pontos de edição, parâmetros de ciclo, sistemas de coordenadas de ferramentas e robôs, capacidade de carga e momento de inércia. Os pontos de deslocação do robô podem ser utilizados para ligar e desligar a alimentação, efetuar reposições ou para enviar o robô para a posição home.

Editor de pilhas
Visualize as áreas do programa.

Histórico do sistema
Grave erros, eventos e avisos (diagnóstico).

Gestor de tarefas
Visualize as multitarefas acionadas, as retenções e os respetivos estados e a linha de programa atual.

Editor de variáveis
Visualize/edite os valores de variáveis atuais.

Gestor de manutenção
Crie/Carregue/Visualize cópias de segurança, efetue a reposição do controlador.

Simulador
Planeie e visualize processos, valide programas.

Opções de software

Monitorização do tapete transportador
Sincronize a posição com a deslocação do tapete transportador.

Ponto de controlo externo (ecp)
Conduza o contorno da peça facilmente e de forma precisa ao longo de um ponto externo.

Sensores de força
Medição da força do robô em tempo real.

Gui Builder
Para uma criação rápida e simples da sua própria interface de utilizador baseada na linguagem de programação Epson SPEL+.

Reconhecimento ótico de caracteres (OCR)
Detete de forma fiável fontes e símbolos e verifique a impressão – mesmo sob condições complexas.

PG Motion System
Leitura das velocidades do tapete transportador através de codificadores.

RC+ API
Integre a sua aplicação num software externo, desenvolva interfaces de utilizador e utilize bases de dados.

Opção de segurança
Maior segurança com a gestão de utilizadores e o controlo de utilização.

Vision Guide 7.0
Sistema robusto de processamento de imagens da Epson.

Certifique-se de que a sua linha de produção atinge a velocidade máxima

Sistemas robóticos da Epson: precisos, rápidos e fiáveis

Os nossos robôs paletizam, serram, moem, trituram, montam, movem e compõem. Trabalham com precisão e a uma velocidade impressionante nestas e noutras aplicações, frequentemente, até 24 horas por dia. A nossa carteira de produtos inclui uma das gamas de modelos SCARA mais vastas, robôs de 6 eixos, controladores e software.

Estudos de caso

Descubra histórias de sucesso do mundo real. Veja como empresas como a sua transformaram as suas operações com os nossos robots. Explore os desafios enfrentados, as soluções implementadas e os resultados notáveis alcançados.

Notícias e recursos

Mantenha-se atualizado com as últimas tendências e conhecimentos sobre automação. Leia o nosso blogue para obter conselhos de especialistas, notícias do sector e dicas práticas. Aceda à nossa biblioteca de recursos para obter documentos técnicos e guias detalhados.

Preparado para saber mais?

Fale com a nossa equipa para descobrir como reduzir custos e trabalhar de forma mais eficiente

1 Não é possível para a RC90-B e T-Series/VT-Series
